Проектувальник закладає в специфікацію засувку з електроприводом – і зупиняється на цьому. Марку приводу, крутний момент, клас захисту корпусу, напругу живлення і режим роботи часто залишають “на потім” або передають постачальнику без чіткого технічного завдання.
Результат – привод, який механічно сумісний із засувкою, але не відповідає умовам експлуатації: перегрівається при частих спрацьовуваннях, не витримує вологість у підземній камері або видає недостатній момент для закриття при робочому тиску.
Навіщо засувці електропривід і коли автоматизація засувок стає необхідністю
Ручне керування виправдане в кількох сценаріях: невеликий діаметр, нечастий цикл відкриття/закриття, вільний доступ до арматури і відсутність вимог до дистанційного керування. Як тільки хоча б одна з цих умов перестає виконуватися – ручний привод стає обмеженням.
На насосних станціях водоканалів засувки DN400-DN600 потребують значного фізичного зусилля для ручного обертання маховика – і часу, якого при аварійному відключенні немає.
На промислових підприємствах з АСУ ТП ручна арматура випадає із загальної логіки керування технологічним процесом.
На об’єктах з обмеженим доступом – підземні камери, висотні вузли, хімічно небезпечні зони – ручне керування просто неможливе або небезпечне.
Електропривід вирішує ці задачі: забезпечує дистанційне керування, інтеграцію в SCADA і АСУ ТП, автоматичне спрацьовування за сигналом датчика або за розкладом, фіксацію положення арматури в режимі реального часу.
Які типи арматури комплектуються електроприводом
Шиберна засувка з електроприводом – найбільш поширене рішення в промисловості. Привод монтується на вихідний шток і забезпечує лінійне переміщення ножа в режимі відкрито/закрито. На великих діаметрах від DN300 і вище електропривід є фактично єдиним практичним рішенням для керування.

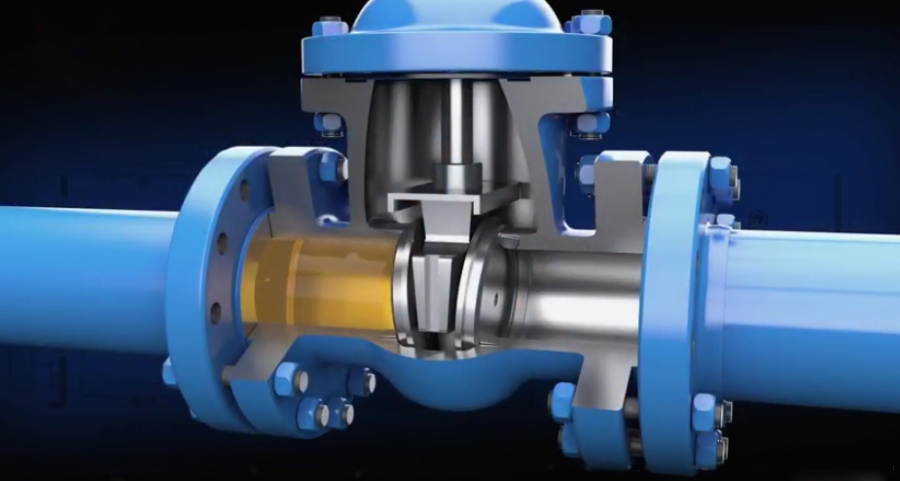

Клинова засувка з електроприводом – класичне застосування для водопровідних і теплових мереж. Привод монтується на шпиндель і забезпечує обертальний рух для підйому і опускання клина. Ключовий параметр тут – кількість обертів від повністю відкритого до повністю закритого положення: вона визначає час спрацьовування і вимоги до передавального числа редуктора.
Засувка батерфляй з електроприводом – поворотний рух на 90 градусів з меншим крутним моментом порівняно з лінійною арматурою того самого діаметра. Швидке спрацьовування робить батерфляй з електроприводом стандартним рішенням для протипожежних систем і вузлів аварійного відключення.
Клапани регулюючі і щитові затвори – електропривід тут використовується не лише для позиціонування відкрито/закрито, але і для плавного регулювання потоку. Такі приводи мають аналоговий вхід керування (4-20 мА або 0-10 В) і зворотний зв’язок за положенням.
Ключові параметри підбору електропривода трубопровідної арматури
Крутний момент – перший і найважливіший параметр. Момент приводу має відповідати максимальному моменту відкриття або закриття засувки при робочому тиску. Недостатній момент означає, що привод не закриє засувку під тиском. Надлишковий – зайві витрати і габарити. Значення беріть із технічної специфікації на конкретну серію і діаметр засувки – не підбирайте привод “на око” за діаметром.
Клас захисту корпусу (IP) – для підземних камер, насосних станцій і відкритих майданчиків мінімум IP67. IP54 і нижче тільки для сухих закритих приміщень. Помилка у виборі при монтажі у вологій камері означає вихід з ладу вже в перший сезон. Для монтажу в неопалюваних приміщеннях або на відкритому повітрі – уточнюйте наявність зимового виконання з підігрівом корпусу.
Режим роботи – повторно-короткочасний режим S2 або S4 визначає допустиму кількість спрацьовувань за одиницю часу без перегріву обмоток. Якщо засувка спрацьовує кілька разів на годину, режим роботи має бути прямо вказаний у технічному завданні на привод. Стандартний привод у такому режимі виходить з ладу протягом кількох місяців.
Кінцеві вимикачі і сигналізація положення – фіксують крайні положення арматури і передають сигнал у систему керування. Без них оператор не знає фактичного стану засувки. Для інтеграції в SCADA потрібен датчик положення з аналоговим виходом – уточнюйте комплектацію перед замовленням, більшість приводів мають кінцеві вимикачі в базі, але датчик положення часто іде як опція.
Напруга живлення – на промислових підприємствах стандарт 380 В трифазна мережа, для автономних вузлів і невеликих об’єктів – 220 В. Деякі виконання мають вбудований блок управління з підтримкою обох напруг.
Електропривід чи пневмопривід: як вибрати для автоматизації трубопровідної арматури
Пневмопривід швидший у спрацьовуванні і не має електричних компонентів у зоні вибухонебезпеки – там, де потрібне миттєве відкриття за аварійним сигналом або є вибухонебезпечне середовище, він є кращим вибором. Спрацьовує від тиску повітря навіть при відключенні електроживлення – критична перевага для аварійних систем відсічки.
Електропривід виграє там, де немає магістралі стисненого повітря, потрібна точна позиція регулювання або інтеграція в цифрову систему управління. Для більшості об’єктів ВКГ, водоканалів і промислових підприємств без пневматичної інфраструктури електропривід є стандартним і практичнішим рішенням – простішим в обслуговуванні і дешевшим у монтажі.
Типові помилки при підборі
Підбір приводу за діаметром без урахування крутного моменту – дві засувки одного діаметра різних серій і різного робочого тиску можуть потребувати приводи з моментом, що відрізняється вдвічі. Завжди беріть момент із технічної специфікації на конкретну серію.
Вибір класу захисту IP54 для монтажу у вологих або підземних умовах – привод виходить з ладу після першого затоплення камери.
Ігнорування режиму роботи при частих спрацьовуваннях – якщо технологічний процес передбачає більше 10-15 спрацьовувань на годину, це має бути прямо в технічному завданні.
Відсутність кінцевих вимикачів у специфікації – на об’єктах з АСУ ТП це некоректна робота алгоритмів і ризик аварійної ситуації.
Невідповідність монтажного фланця – кожен виробник засувок має свій стандарт приєднання приводу (ISO 5211 або інший). Уточнюйте при замовленні, щоб уникнути несумісності в процесі монтажу.
Головне при виборі електропривода для засувки
Правильно підібраний електропривід – це не просто автоматизація відкриття і закриття. Це надійність технологічного процесу і відсутність позапланових зупинок через відмову приводу в умовах, для яких він не був розрахований. Крутний момент, клас захисту IP і режим роботи – три параметри, які визначають 90% успішних рішень і 90% помилок при підборі електропривода для трубопровідної арматури.
