Построение бескомпромиссной системы автозвука требует от инженера не только подбора производительных компонентов, но и детального расчета силовой проводки. В отличие от домашней бытовой сети, где напряжение составляет 220 В, автомобильное оборудование работает в условиях низкого вольтажа (обычно 12–14.4 В). Это означает, что для передачи аналогичной мощности через кабель должны протекать токи в десятки раз выше. При пиковых нагрузках сабвуферных моноблоков потребление тока может легко превышать 100–150 Ампер. В таких условиях любое, даже минимальное сопротивление в точках соединений приводит к катастрофическому падению напряжения (просадкам), сильному нагреву контактов и переходу усилителей в режим аварийной защиты.
Простая скрутка медных жил или фиксация оголенного провода винтовыми зажимами в автозвуке категорически недопустимы. Под воздействием постоянной вибрации кузова, перепадов температур и высокой влажности медь быстро окисляется, контакт ослабевает, и возникает дуговой микропроцесс. Безопасность и стабильность работы аудиосистемы напрямую зависят от качества опрессовки силовых и акустических кабелей специализированными концевиками. Каждый тип наконечника разработан под строго определенный узел коммутации — от клеммной колодки усилителя до распределителя питания (дистрибьютора) и автомобильного аккумулятора.
Правильно подобранная клемма для провода обеспечивает максимальную площадь физического контакта с токоведущей шиной и полностью герметизирует медный срез от воздействия окружающей среды. Силовые наконечники изготавливаются из высокочистой электротехнической меди или латуни, часто покрываясь защитным слоем олова, никеля или даже золота для предотвращения коррозии. Использование неподходящего крепежа в силовой структуре автомобиля — это самый короткий путь к термическому повреждению изоляции и последующему короткому замыканию бортовой сети.

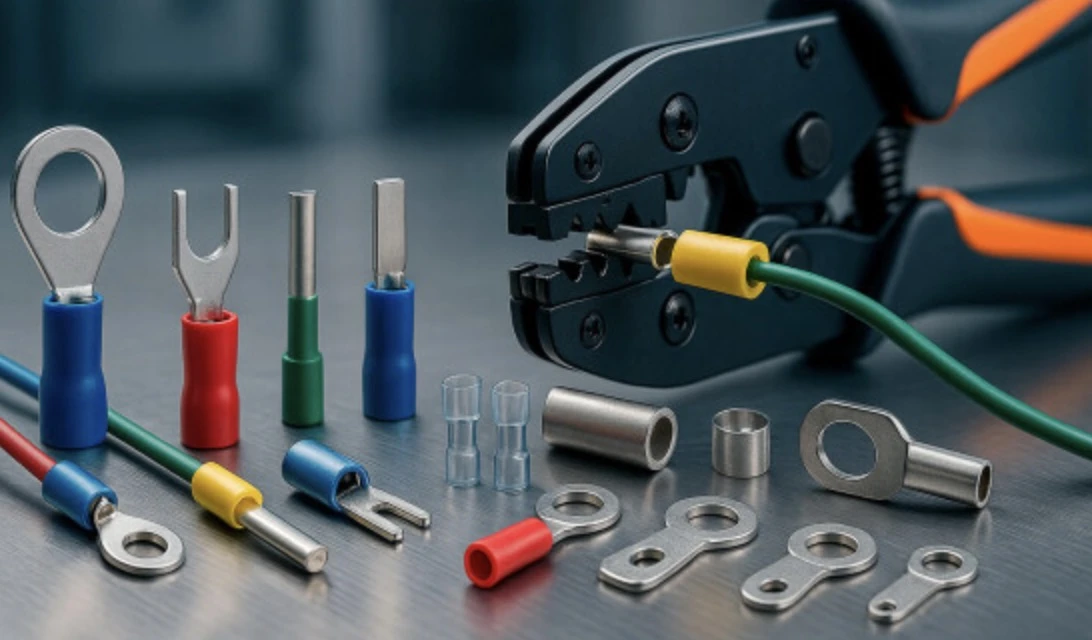

Кольцевые наконечники — стандарт для главных силовых магистралей
Кольцевые клеммы (в индустрии обозначаемые как кольца или наконечники ТМЛ/ТАМ) представляют собой монолитное кольцо с хвостовиком под опрессовку. Они обеспечивают самую высокую степень механической надежности и максимальную площадь соприкосновения с плоскостью. Из-за невозможности случайного соскальзывания со шпильки этот тип фиксации является единственно разрешенным для подключения главных кабелей питания (плюса и массы) напрямую к клеммам аккумулятора и генератора.
Монтаж кольца выполняется методом гидравлической опрессовки с помощью гексагональных матриц, что создает эффект холодной сварки металла внутри хвостовика. Кольцевые зажимы также используются в мощных дистрибьюторах питания и главных предохранительных блоках типа ANL. Единственным условным минусом конструкции является необходимость полного откручивания фиксирующей гайки или болта для демонтажа соединения.
Вилочные клеммы — прецизионная коммутация акустических линий
Вилочные наконечники (вилки абонентские) имеют U-образную форму рабочей зоны. Данная геометрия разработана специально для ускорения монтажа в барьерных клеммных колодках, которыми традиционно оснащаются многоканальные усилители средней мощности и пассивные кроссоверы компонентной акустики. Для фиксации вилки достаточно лишь слегка ослабить прижимной винт колодки, завести лопатки наконечника под шляпку и затянуть крепление.
Вилки обеспечивают отличный контакт на малых и средних токах, но требуют аккуратности при затяжке: избыточное усилие может деформировать или расколоть латунную лопатку. В силовых цепях с сечением кабеля более 8 AWG (8.3 мм2) вилочные соединения практически не применяются, так как уступают кольцевым аналогам в жесткости удержания при сильных поперечных вибрациях.
Ножевые разъемы — мобильность и удобство слаботочных цепей
Ножевые клеммы (в обиходе — «мамы» и «папы») обеспечивают быстросъемное плоское соединение штыревого типа. В автозвуке они являются абсолютным стандартом для подключения акустических проводов непосредственно к терминалам динамиков (мидбасов, твитеров) и для коммутации управляющего провода Remote, который отвечает за включение усилителей при запуске магнитолы.
Плоский подпружиненный контакт «мамы» жестко обхватывает лопатку «папы», гарантируя надежное соединение в слаботочных цепях. Для защиты от случайного соприкосновения с металлическими деталями двери или кузова ножевые разъемы обязательно укомплектовываются изолирующими пластиковыми силиконовыми чехлами.
Финальный этап формирования жгутов проводки под капотом и в багажном отделении включает обязательную бандажирующую обработку. Все силовые линии укладываются в защитную пластиковую гофру или змеиную кожу, а стыки наконечников изолируются. В зонах повышенного трения и возле моторного щита обычная ПВХ-лента быстро высыхает и отклеивается, поэтому мастерами активно используется специализированная изолента тряпичная купить которую предпочитают на тканевой (лавсановой) основе. Она обладает превосходной стойкостью к истиранию, выдерживает высокие температуры подкапотного пространства и обеспечивает штатную шумоизоляцию кабельных трасс, полностью имитируя заводскую проводку автомобиля.
Правила идеального обжима и герметизации
- Соблюдение соответствия калибра. Сечение кабеля должно строго совпадать с внутренним диаметром хвостовика клеммы. Попытки подрезать часть медных жил, чтобы запихнуть толстый провод в маленькую клемму, искусственно заужают сечение магистрали, сводя на нет эффективность дорогого кабеля.
- Применение правильного инструмента. Провод зажимается исключительно специализированными пресс-клещами (кримперами) или гидравлическими прессами. Обжим деталей пассатижами или зубилом с молотком деформирует металл неравномерно, оставляя внутри воздушные полости, что приводит к быстрому окислению и отгоранию провода.
- Обязательное термоусаживание. Каждый стык после опрессовки должен закрываться отрезком клеевой термоусадочной трубки. При нагревании внутренний клей расплавляется и полностью герметизирует соединение, предотвращая доступ кислорода и влаги к оголенной меди.
